02J611-3《压型钢板及夹心板大门》

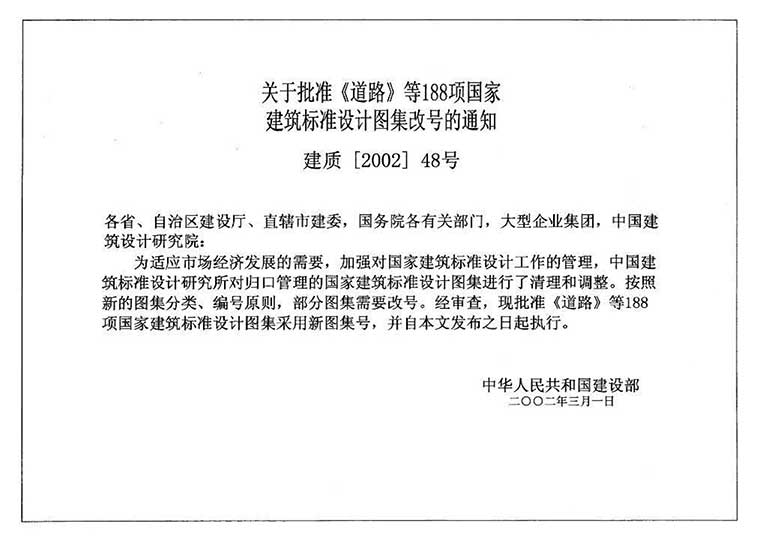

02J611-3《压型钢板及夹心板大门》，由原93SJ609、97SJ610、97SJ611、96SJ612、98SJ613合并后改号，2002年03月01日发布，2002年03月01日实施，中国计划出版社出版。
一、本图集适用范围
1、适用于一般工业厂房、车库、及辅助建筑通行车辆的电动上翻门。
2、门洞口宽自2700～3600共四种，高自2700～3900五种，组成十三种门洞口供选用。适用于标准风压不超过0.7ky,地区。
3、开后形式分为电动拉杆式、电动折叠式，每种门扇又分为有小门、无小门两种，每种门扇都设有采光窗，也可不设此窗或改设小窗。
二、本图集主要技术内容
1、本图集供设计选型，安装维修使用，电动开门机，控制箱由专业厂生产。本图集给出的门型也可不加电动开门机，为手动开启。
2、本图集重量以公斤为单位，图注尺寸以毫米为单位。
3、门扇边梃采用不等边角钢，扇面选用彩色金属绝热泡沫夹芯板重量轻，保温性好，抗蚀性好，刚性好挺实美观，使用寿命长是一种较好的新型门扇材料。该泡沫夹芯板传热系数为0.48 kcal/m²。
4、门扇平衡锤为方形，并设有锤槽盒，门扇开启时平衡锤在盒内上下滑动，安全可靠。门扇导向轮内采用滚动轴承，减小门扇开启阻力，延长使用寿命。
5、电动开门机内设有电磁离合器，停电时自动脱离，不妨碍手动开启。电动开门机总耗电量约0.7 kW左右。
6、开门机电机采用380V三相交流电源，控制电路为32V安全电压，控制箱装于室内墙上，开关盒设在门内外侧各一个，按钡可由专人操作，也可由通行者自己操作，每个开关盒各设开、关、停三个按钮。需遥控开关门扇时可加遥控装置.遥控器由定点厂配套供应。

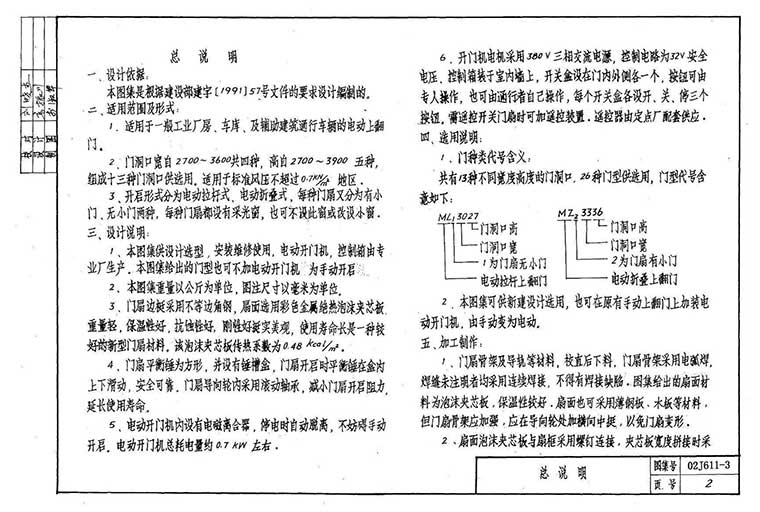

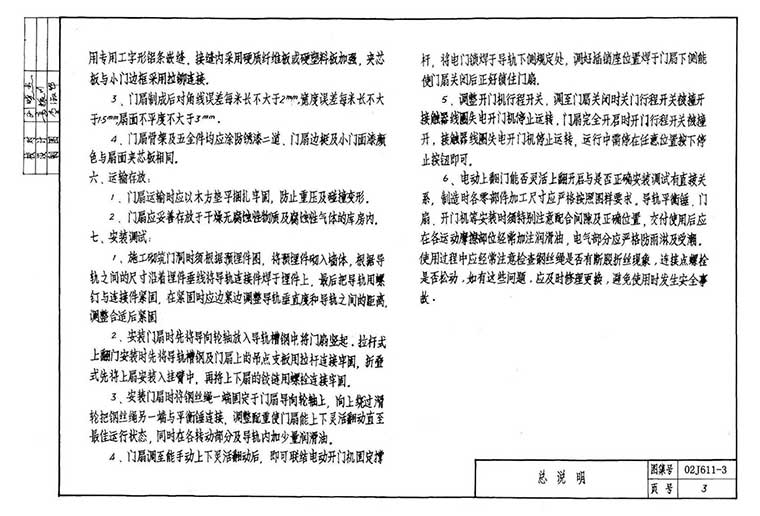

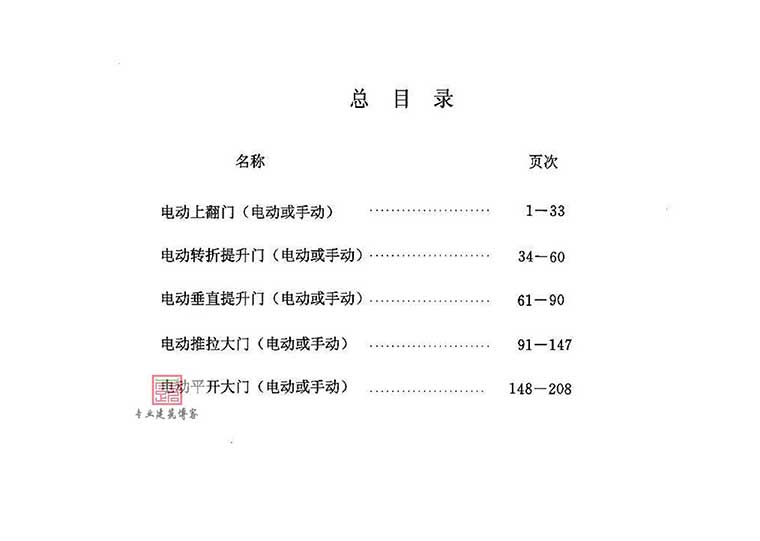

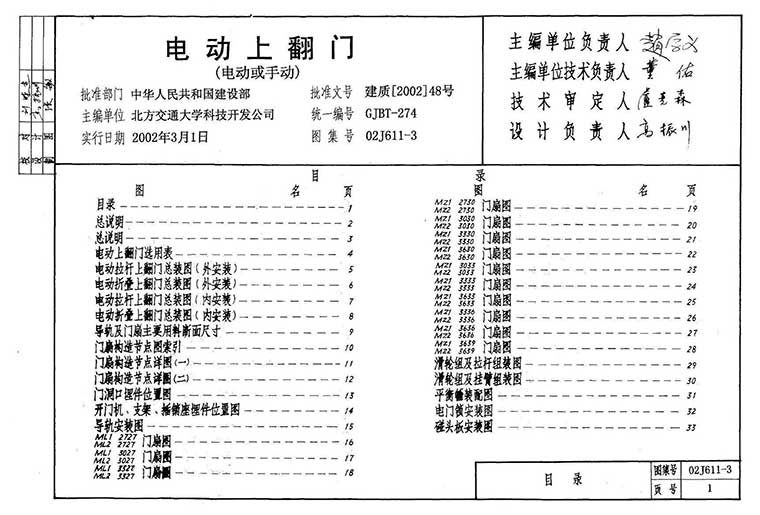

部分章节及目录如下图所示：
