新22G02《钢筋混凝土结构构造》
新22G02《钢筋混凝土结构构造》，替代新12G02，2024年08月01日实施，中国建材工业出版社出版。
一、适用范围
1、本图集适用于抗震设防烈度为6度～9度的现浇混凝土结构。为方便使用本图集编入了一些常用的非抗震构件的构造详图。
2、本图集可用于抗震等级为特一级的情况（本图集内未作特别标注时，特一级的构造均按一级抗震等级采用）。当采用钢骨或钢管混凝土构件及钢构件时，另详有关标准图集。
3、本图集可适用于平法绘制的钢筋混凝土结构施工图。
二、主要技术内容
混凝土结构构造：涵盖框架、剪力墙、部分框支剪力墙、异形柱等典型构件的节点详图，依据国家最新规范修编。
砌体填充墙（刚性连接）：提供砌体与主体结构刚性连接的构造做法，符合现行国家标准。
外围护自保温砌体填充墙（新增章节）：基于《自保温砌块应用技术标准》XJJ109-2019及自治区建筑节能与保温结构一体化相关文件编制，首次在图集中系统引入自保温墙体构造，为新型建材应用提供技术依据。
此外，该图集还包含砌体填充墙柔性连接的创新设计内容，该部分在国内图集中属首次出现，依据《建设工程抗震管理条例》第十六条及《基于保持建筑正常使用功能的抗震技术导则》（2023年），通过中震水平地震作用计算、变形验算、钢卡件等构造措施，显著提升填充墙在设防地震下的整体抗震性能。

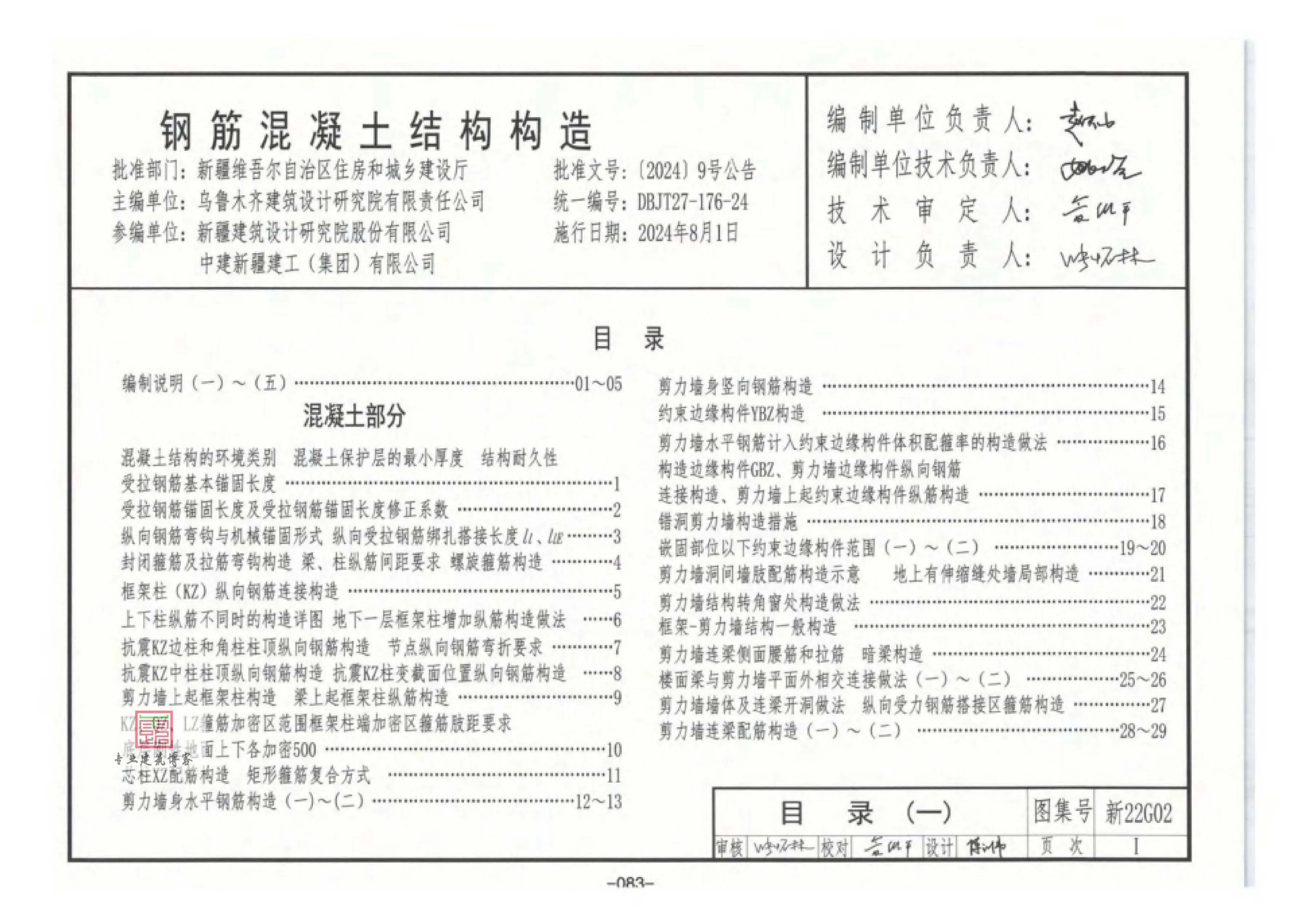

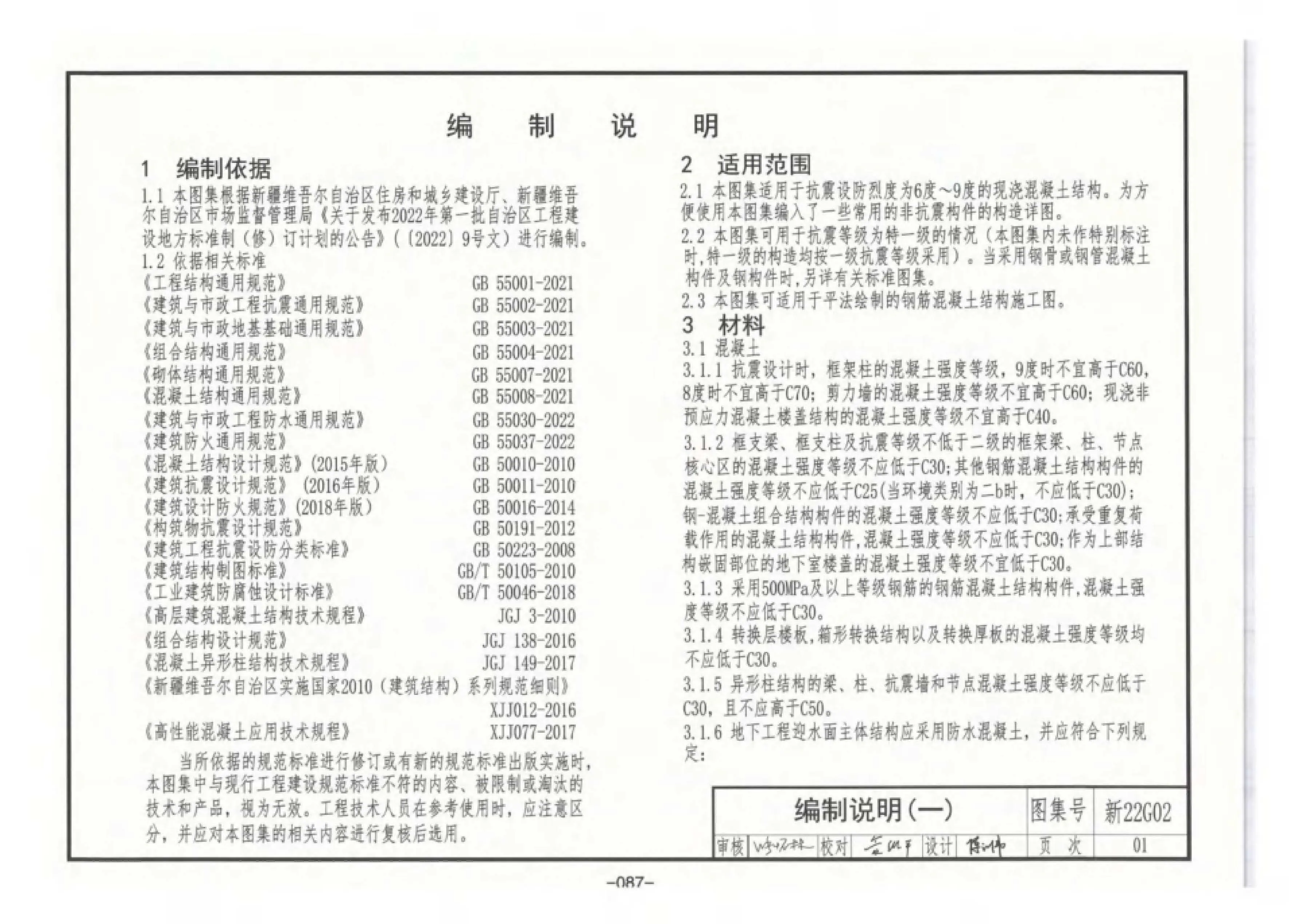

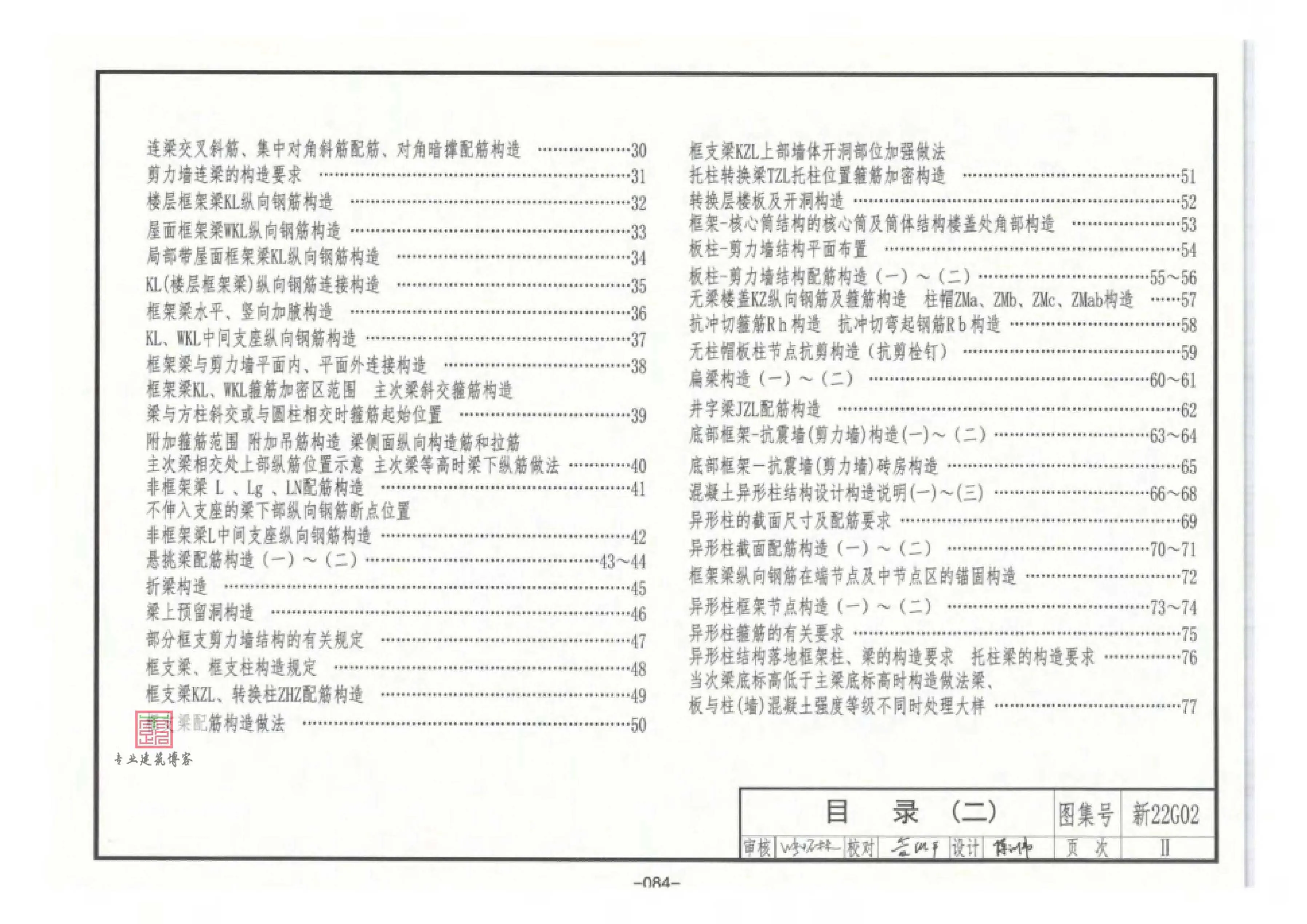

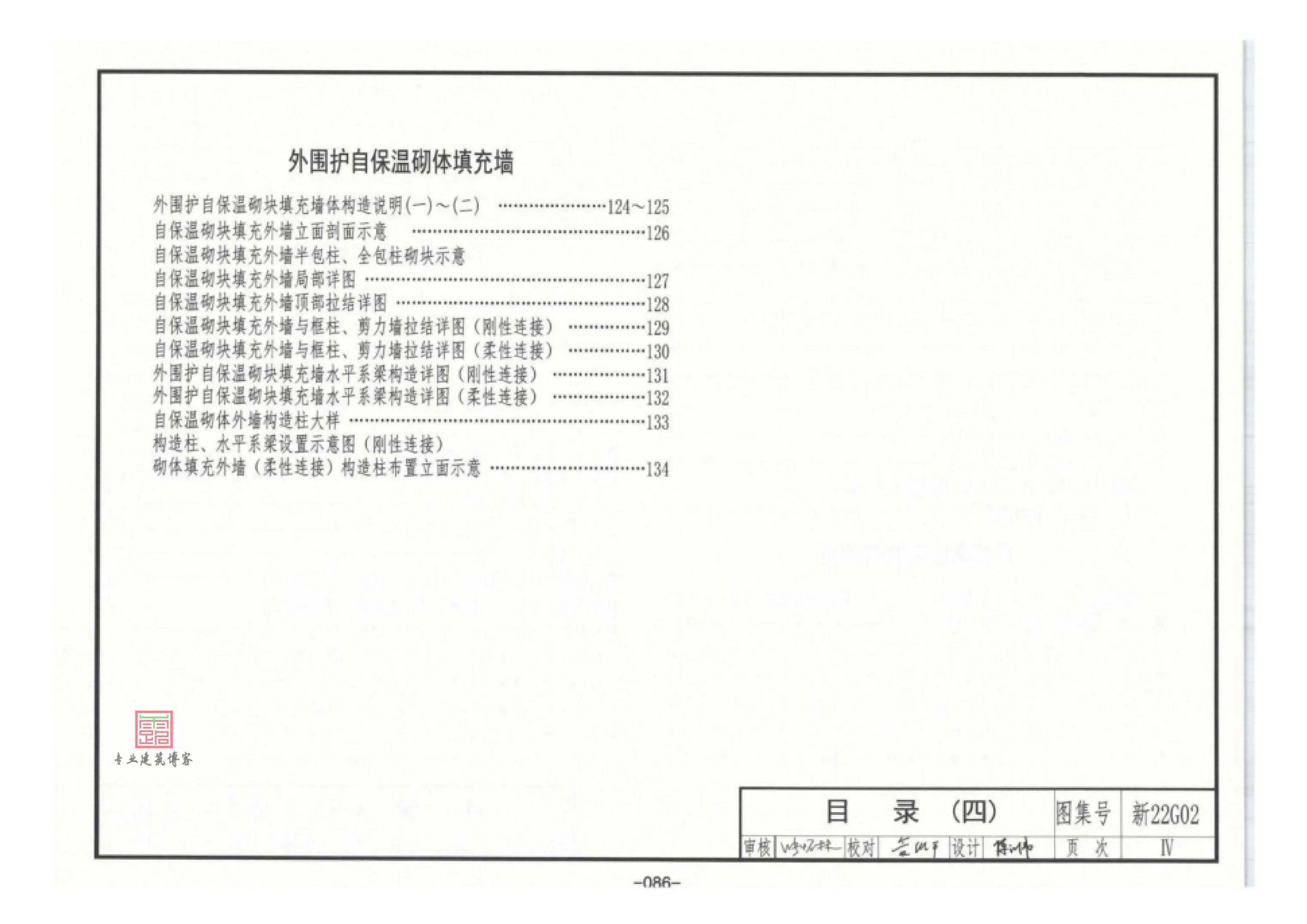

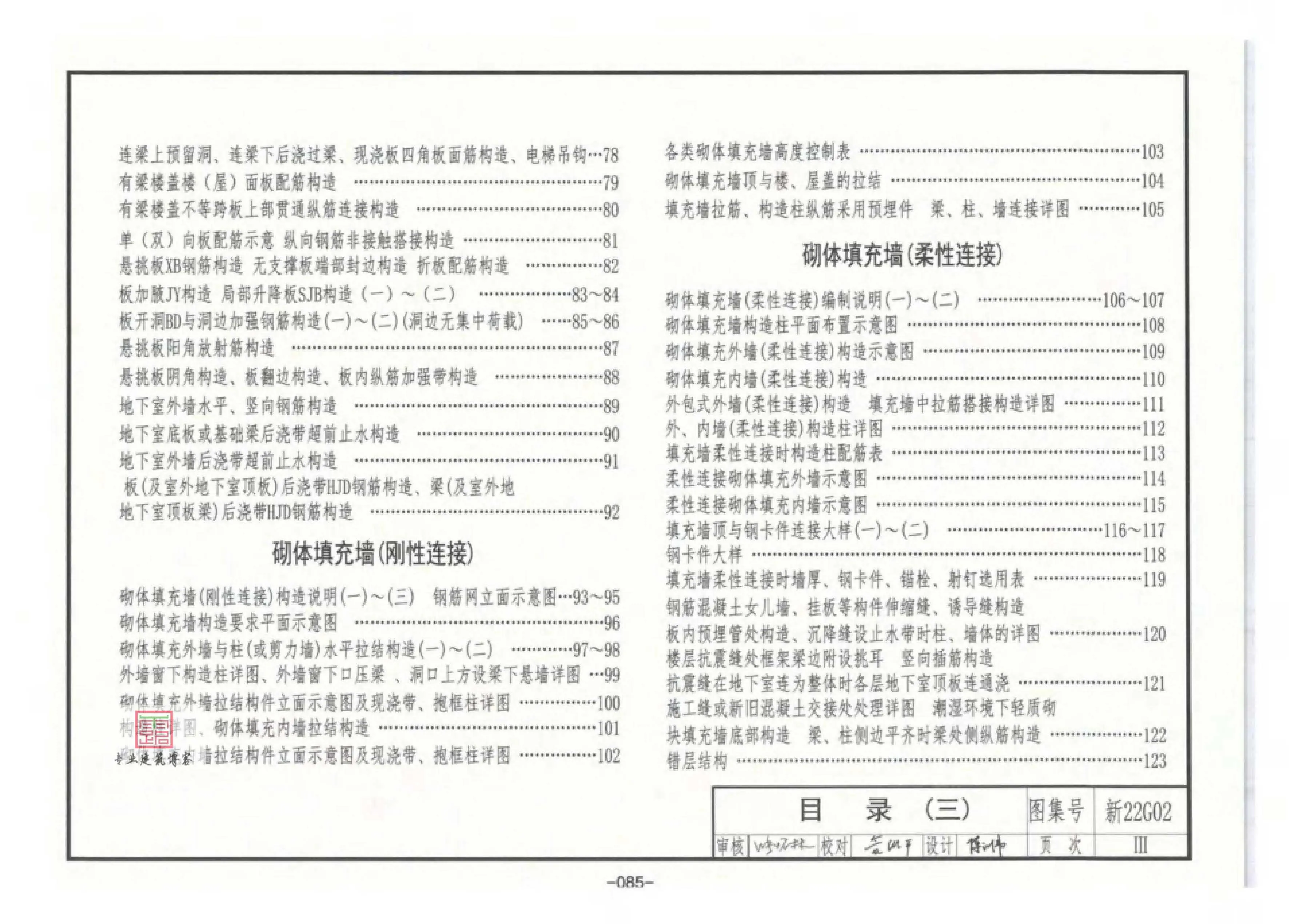

部分章节及目录如下图所示：
